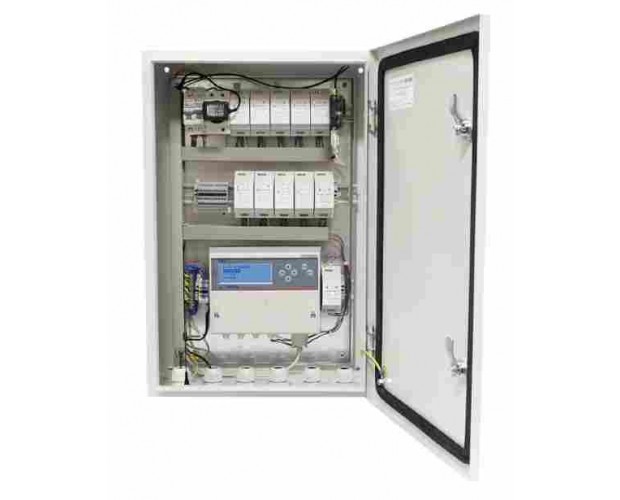

Щит узла учета тепловой энергии ЩУУТЭ1 (для ТВ7 и Т34)

Назначение и область применения

Щит узла учета модель ЩУУТЭ1 применяется для электропитания и коммутации составных частей (тепловычислитель, расходомеры, датчики температуры и давления, модемы) теплосчетчиков Т34 и Т34М на базе тепловычислителей ТВ7.

ЩУУТЭ1 имеют сертификат соответствия № ЕАЭС RU C-RU.СП28.В.03443/25, серия RU № 0433454 (действителен до 09.06.2030г).

Изготовитель ООО "ТЕРМОТРОНИК", г. Санкт-Петербург.

Паспорт к щитам ЩУУТЭ1.

Особенности ЩУУТЭ1

• Соответствует требованиям ТУ3435-008-65987520-2016, ГОСТ Р 51321.1, технического регламента ТР ТС 004/2011
• В щите предусмотрено место для установки: тепловычислителя, GSM-модема с блоком питания к нему, модуля электронного регистратора АДИ, блоков питания расходомеров.

Технические характеристики щита ЩУУТЭ1

• Напряжение питания переменного тока частотой 50±1 Гц - 220+22/-33 В
• Номинальное напряжение изоляции - 500 В
• Номинальное напряжение вспомогательных цепей - 12 В
• Номинальный ток главных цепей

             - сетевое питание ~220 В - 0,2 А

             - питание преобразователей расхода +12 В - 2 А

             - питание преобразователей давления +12 В - 0,5 А

• Ток короткого замыкания - 4,5 кА
• Время срабатывания при коротком замыкании - не более 0,01 с
• Степень защиты (код IP по ГОСТ 14254) - IP54
• Вид системы заземления - TN-C
• Габариты - 600х400х160 мм
• Масса - не более 11 кг
• Вид внутреннего разделения по ГОСТ Р 51321.1 - 1 (отсутствует)
• Условия окружающей среды по ГОСТ Р 51321.1 - группа В
• Условия эксплуатации:
• температура окружающего воздуха - от минус 10 до плюс 50°С;
• относительная влажность - до 95% при температуре до 25°С;
• атмосферное давление - 84...106,7 кПа;
• механическая вибрация - частотой 5...25 Гц с амплитудой смещения до 0,1 мм

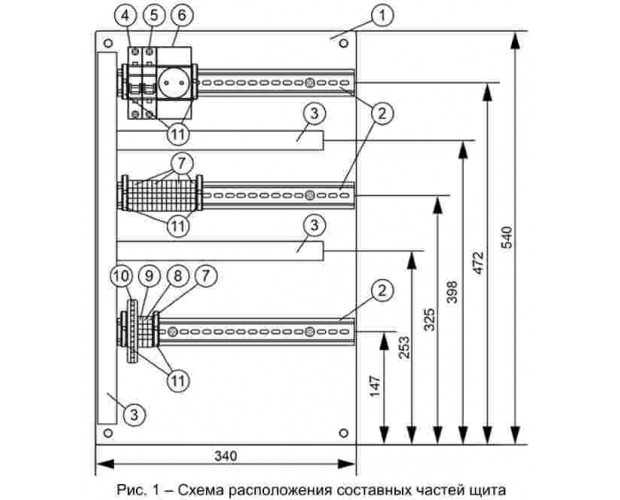

Комплектность поставки ЩУУТЭ1

1. Щит с монтажной панелью - 1 шт
2. Монтажная панель - 1 шт
3. DIN-рейка - 3 шт
4. Кабель-канал перфорированный 25х25 мм - 1 шт
5. Автоматический выключатель 1P 6А (C) 4,5 кА ВА47 - 1 шт
6. Автоматический выключатель 1P 2А (C) 4,5 кА ВА47 - 1 шт
7. Розетка на DIN-рейку 240В - 3 шт
8. Зажим наборный ЗНИ-2,5 серый - 15 шт
9. Зажим наборный ЗНИ-2,5 синий - 1 шт
10. Зажим наборный ЗНИ-2,5 ж-з - 1 шт
11. Шина нулевая 6×9-12-Д - 1 шт
12. Ограничитель на DIN-рейку пластиковый - 6 шт
13. Сальник PG21 - 6 шт
14. Комплект документации - 1 шт
