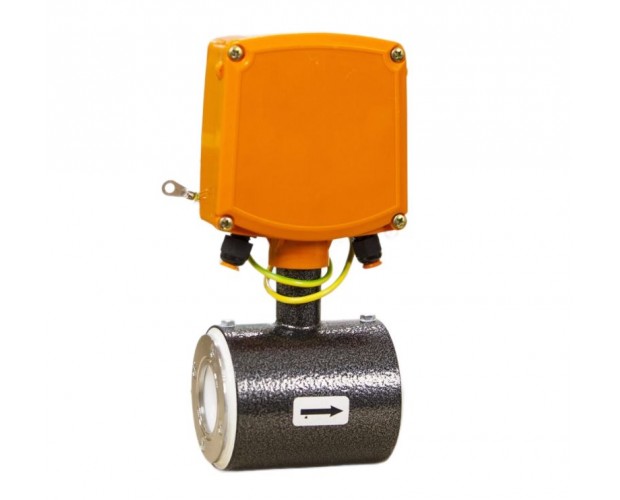

Расходомер МастерФлоу МФ 2.2.1 (сэндвич)

Назначение и область применения

Преобразователи расхода электромагнитные МастерФлоу преобразуют расход (объем) холодной или горячей воды, а также других электропроводных жидкостей в электрические сигналы - частотный, импульсный, токовый.

Расходомеры МФ могут быть в качестве первичного прибора в связке с тепловычислителями (например ВКТ-7, ВКТ-9, ТВ7, ТВ7М, СПТ, ТСРВ, ТВК-01/02) в составе теплосчетчика, с вторичными приборами как счетчик-расходомер, и в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

МФ в стандартном исполнении преобразует прошедший объем жидкости в пропорциональное ему количество импульсов на импульсном выходе.

МФ-Ч преобразует расход жидкости в последовательность электрических импульсов с частотой, пропорциональной расходу, также имеют импульсный выход.

МФ-Т преобразует расход жидкости в выходной сигнал постоянного тока, пропорциональный расходу, также имеют импульсный выход.

Расходомеры МФ серии 2.2.1 (сэндвич) выпускаются в трех классах (Б2, Б, В) и следующих диаметрах условного прохода - Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100.

Преобразователи МФ 2.2.1 (бренд ПРОМПРИБОР) имеют сертификат об утверждении типа средств измерений № 73383-18 (действителен до 04.12.2028г).

Изготовитель ООО "ТехПромСервис", г. Калуга.

Руководство по эксплуатации к расходомерам МастерФлоу 2.2.1 и 2Р.2.1 и 5.2.1.

Особенности расходомеров МастерФлоу 2.2.1

• могут выполнять измерения прямого и реверсивного потоков - исполнение Р;
• имеют варианты исполнений со встроенным блоком индикации для отображения на дисплее и сохранения в архиве измеренных параметров - исполнения МФ-И;
• емкость архива (для МФ-И): для часовых значений – 2048 часов (85 суток), для суточных значений - 730 суток, для месячных значений 48 месяцев (4 года);
• имеют журнал оператора (для МФ-И), который позволяет фиксировать изменение настроечных параметров, влияющих на метрологические характеристики МФ. Объем журнала оператора - 3000 действий;
• опционально могут быть оснащены RS-485.2 ModBus RTU;
• возможность выбрать вес импульса из ряда для каждого диаметра

Пример обозначений расходомеров МФ (исполнение сэндвич):

Условное обозначение для записи преобразователя при заказе и в технической документации:

МФ -ХХ .YY .FF .Z -NN -GG -K -DDD -U

• XX - Тип дополнительного выхода : Ч — частотный; Т — токовый от 4 до 20 мА
• YY - Конструкция проточной части в соответствии с таблицей 1.1
• FF - Исполнение платы МФ: .2 — исполнение по электронике
• Z - Конструкция электронного блока
• NN - Класс: Б, Б2, В
• GG - Индикация параметров: без индекса — нет индикации;

                                                                    с индексом "И" — с индикацией;

• K - Измерение потока: без индекса — только прямой поток;

                                                        с индексом Р — прямой и реверсивный потоки;

• DDD - Номинальный диаметр DN: от 015 до 100
• U - Наличие интерфейса: без индекса — RS-232;

                                                             с индексом C— RS-485.
